Arquitetura de Discos Rígidos: Curiosidades e Tecnologia
Você já imaginou como um disco rígido consegue armazenar milhares de fotografias, documentos e vídeos em superfícies magnéticas que giram milhares de vezes por minuto?
Apesar da popularização dos SSDs, os discos rígidos mecânicos, conhecidos como HDDs (Hard Disk Drives), continuam sendo utilizados em computadores, dispositivos NAS, servidores, sistemas de videomonitoramento e storages empresariais.
O funcionamento desses dispositivos envolve uma combinação de mecânica de precisão, magnetismo, eletrônica, processamento digital de sinais e firmware.
Dentro de um HD, componentes extremamente pequenos trabalham em conjunto para localizar e interpretar informações armazenadas em trilhas magnéticas.
Para assistências técnicas e profissionais de TI, conhecer essa arquitetura é especialmente importante. Problemas aparentemente simples, como um disco que não é reconhecido, apresenta lentidão excessiva ou produz estalos repetitivos, podem estar associados a diferentes componentes internos.
Neste artigo, vamos conhecer a arquitetura dos discos rígidos, descobrir algumas curiosidades sobre seu funcionamento e compreender como essas tecnologias influenciam a recuperação profissional de dados.
1. Como um HD armazena informações usando magnetismo?
O princípio fundamental de funcionamento de um HD é o armazenamento de informações por meio de estados de magnetização em uma superfície especialmente preparada.
Os pratos magnéticos possuem camadas de materiais capazes de manter orientações de magnetização mesmo depois que a energia elétrica é desligada. As informações digitais são codificadas por meio de padrões e transições magnéticas, posteriormente interpretados pelos circuitos de leitura.
Gravação magnética longitudinal e perpendicular
Gravação Magnética Longitudinal (LMR): a magnetização dos domínios é orientada predominantemente ao longo do plano da superfície do disco. Foi utilizada em gerações anteriores de HDDs.
Gravação Magnética Perpendicular (PMR): a magnetização é orientada predominantemente em uma direção perpendicular à superfície. Essa arquitetura foi fundamental para ampliar a densidade de armazenamento.
O sistema utiliza características específicas das camadas magnéticas para estabelecer e detectar as transições necessárias à gravação.
Curiosidade técnica: os padrões magnéticos utilizados nos HDDs modernos possuem dimensões extremamente reduzidas. Sua observação não equivale à visualização de trilhas com um microscópio óptico convencional.
A evolução da gravação magnética demonstra por que a recuperação de dados exige conhecimento específico de cada geração de dispositivos.
2. Quais são os principais componentes de um disco rígido?
A arquitetura de um HD pode ser dividida em dois grandes conjuntos: PCB (Printed Circuit Board), a placa de circuito impresso, e HDA (Head and Disk Assembly), o conjunto interno que contém pratos magnéticos, motor, cabeças, atuador e outros componentes mecânicos.
A placa eletrônica do HD

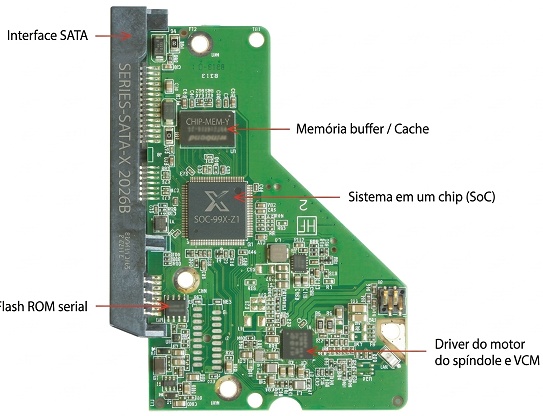

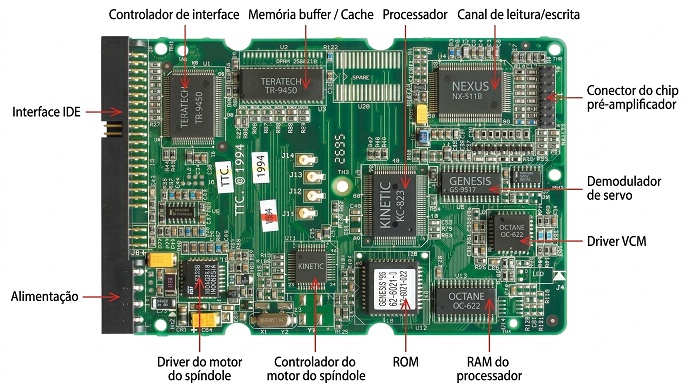

A PCB abriga componentes responsáveis pela comunicação com o computador, processamento de sinais, controle do motor e gerenciamento das operações de leitura e gravação. Nas gerações mais recentes, funções antes distribuídas entre vários circuitos passaram a ser integradas em chips complexos, como sistemas em um chip (SoC).
- Processador e lógica de controle.
- Memória de trabalho.
- Circuitos de interface, como SATA.
- Canal de leitura e gravação.
- Circuitos de acionamento do motor e controle do atuador.
- Memória não volátil para inicialização e parâmetros específicos, conforme o modelo.
O firmware coordena essas funções para que o dispositivo consiga inicializar, posicionar suas cabeças e transferir dados.
O conjunto mecânico HDA

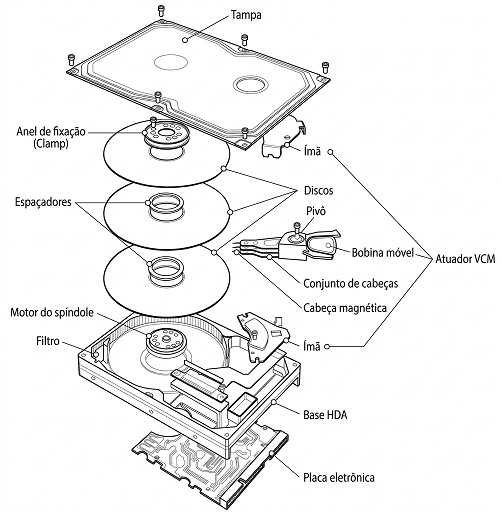

O HDA reúne os pratos magnéticos, o motor de rotação, as cabeças e o mecanismo de posicionamento. Esses componentes trabalham com tolerâncias extremamente reduzidas. O conjunto possui características de controle de partículas e, dependendo da arquitetura, condições atmosféricas internas específicas.
3. Pratos magnéticos: onde os dados ficam armazenados?
Os pratos são discos rígidos revestidos com materiais magnéticos apropriados para armazenamento. Um HD pode possuir um ou vários pratos. Suas superfícies são organizadas em trilhas aproximadamente circulares, utilizadas para registrar informações de dados e posicionamento.
Os pratos são fixados ao eixo do motor e giram de maneira sincronizada. Enquanto giram, as cabeças são posicionadas sobre as regiões necessárias para acessar os dados.
Por que um simples desalinhamento pode ser tão grave?
As informações são gravadas em trilhas de alta densidade. Alterações na geometria do conjunto podem prejudicar a capacidade de localizar corretamente essas trilhas. Em determinados HDDs com múltiplos pratos, desmontar e remontar o conjunto sem preservar as referências necessárias de alinhamento pode comprometer a leitura.
Não basta que os pratos voltem a girar: as cabeças precisam conseguir interpretar os padrões magnéticos e as informações de posicionamento. Intervenções mecânicas exigem ferramentas e conhecimento específicos da família de discos.
4. Cabeças de leitura e gravação: componentes microscópicos
As estruturas utilizadas em HDDs modernos possuem elementos especializados em gravação (writer), que produzem o campo magnético necessário para registrar informações, e leitura (reader), que detectam sinais associados aos padrões existentes na superfície.
Os sistemas modernos descritos pela ACE Lab utilizam sensores magnetorresistivos para leitura, uma evolução em relação a tecnologias anteriores baseadas em princípios indutivos.
O que é o slider?
O slider é uma pequena estrutura que sustenta os elementos de leitura e gravação próximos ao prato. Sua geometria interage com o fluxo de gás produzido pela rotação, permitindo a operação a uma distância extremamente pequena da superfície.
Durante a leitura e gravação normais, a cabeça não deve arrastar continuamente sobre o prato. O contato inadequado pode danificar a cabeça e a camada magnética onde estão os dados.
O papel do pré-amplificador
Os sinais de leitura são extremamente pequenos. O pré-amplificador, ou preamp, participa de sua amplificação e do gerenciamento elétrico dos elementos de leitura e gravação. Falhas nesse circuito podem impedir o acesso às informações mesmo quando alguns componentes mecânicos permanecem íntegros.
Por que a substituição de cabeças é complexa?
A compatibilidade entre doador e paciente não depende apenas de marca, capacidade e modelo comercial. Geometria, elementos magnéticos, pré-amplificador e parâmetros adaptativos também podem importar. A substituição de cabeças não garante automaticamente a recuperação.
5. O que é o sistema de servo de um HD?
O sistema de servo controla o posicionamento das cabeças e ajuda a mantê-las alinhadas às trilhas. Para isso, os pratos contêm padrões magnéticos de posicionamento, conhecidos como setores ou informações de servo.

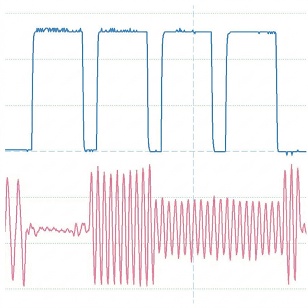

Esses registros permitem identificar a posição da cabeça e medir desvios em relação à trilha desejada. O sistema realiza correções contínuas no atuador.
Como o HD identifica uma trilha?
- Padrões de sincronização.
- Marcas de endereço.
- Identificações de trilhas, incluindo informações codificadas em código Gray.
- Campos de posicionamento conhecidos como servo bursts.
Por que alguns HDs fazem barulho de tec-tec?
Em determinadas falhas, o ruído repetitivo pode estar relacionado a tentativas do mecanismo de posicionamento de localizar ou acompanhar as informações de servo. Entretanto, o som não comprova isoladamente um defeito nas cabeças: problemas de leitura, servo, firmware e outras condições podem produzir sintomas semelhantes.
O diagnóstico profissional deve identificar a origem da falha antes de uma intervenção.
6. O atuador e o motor de bobina móvel
O mecanismo que posiciona as cabeças é chamado de atuador. Em HDDs convencionais, um motor de bobina móvel (Voice Coil Motor, VCM) utiliza a interação entre corrente elétrica e campo magnético para movimentar os braços das cabeças.
O que é micro-jog?

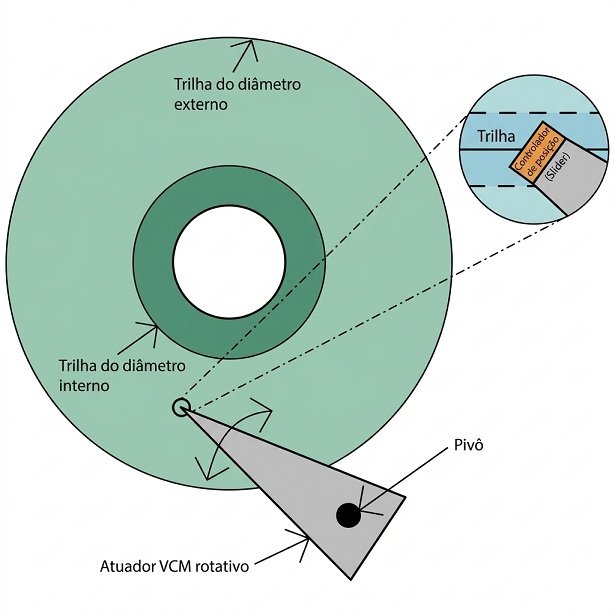

O elemento de leitura e o elemento de gravação não ocupam exatamente o mesmo ponto físico. Além disso, o atuador rotativo descreve um arco, alterando a relação geométrica entre os elementos e as trilhas conforme a posição radial.
O firmware utiliza parâmetros de compensação conhecidos como micro-jog, relevantes para o posicionamento adequado em operações de leitura e gravação.
Por que os parâmetros adaptativos são importantes?
Os HDDs possuem informações de calibração associadas a características físicas e eletrônicas individuais. A perda ou substituição inadequada desses parâmetros pode comprometer sua inicialização e leitura. Por isso, a programação de ROM, a substituição de PCB e certas operações de firmware exigem preservação das informações originais.
7. Como as cabeças conseguem trabalhar tão próximas dos pratos?
A altura de voo (flying height) é a distância operacional extremamente pequena entre a região de leitura/gravação e a superfície. O slider interage com uma película de gás durante a rotação, e algumas arquiteturas utilizam ajustes dinâmicos para controlar a proximidade.
Distâncias inadequadas podem prejudicar a qualidade do sinal. Contato físico não previsto pode provocar danos à superfície e ao conjunto de cabeças.
Em um dispositivo com suspeita de falha mecânica, energizações repetidas podem aumentar os riscos. O fato de o motor girar não comprova que as condições de leitura sejam seguras.
8. Atuadores duplos e sistemas de microposicionamento
O aumento da densidade de gravação exige controle mais preciso de vibrações e desvios. Algumas arquiteturas utilizam microatuadores adicionais para complementar os movimentos do atuador principal.

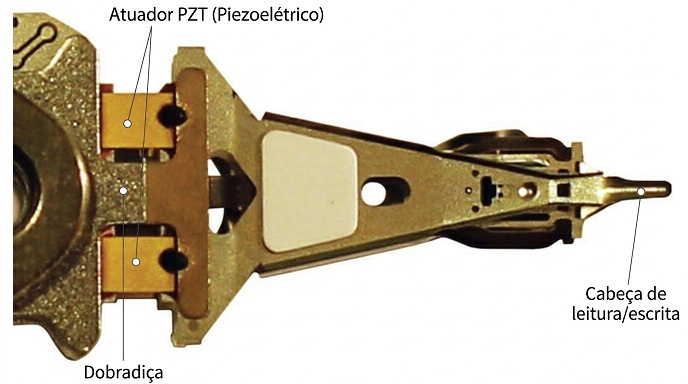

Como funciona um atuador piezoelétrico?
Materiais piezoelétricos podem apresentar pequenas deformações mecânicas em resposta a estímulos elétricos. Essa propriedade pode ser empregada em sistemas de ajuste fino da posição das cabeças.
Nota técnica: o microposicionamento descrito aqui não deve ser confundido com HDDs com conjuntos independentes de atuadores destinados ao paralelismo de operações.
9. Tecnologia SMR: por que alguns HDs organizam os dados de maneira diferente?
Na gravação magnética sobreposta (Shingled Magnetic Recording, SMR), determinadas trilhas são gravadas parcialmente sobre trilhas anteriores, de maneira semelhante à sobreposição de telhas. Essa abordagem permite ampliar a densidade de armazenamento.
Qual é a particularidade das gravações em SMR?
Alterar dados em certas regiões pode exigir reorganizar informações de uma área maior. Para administrar isso, determinadas implementações utilizam regiões temporárias, tabelas de mapeamento e processos internos de reorganização.
O que são bandas SMR?

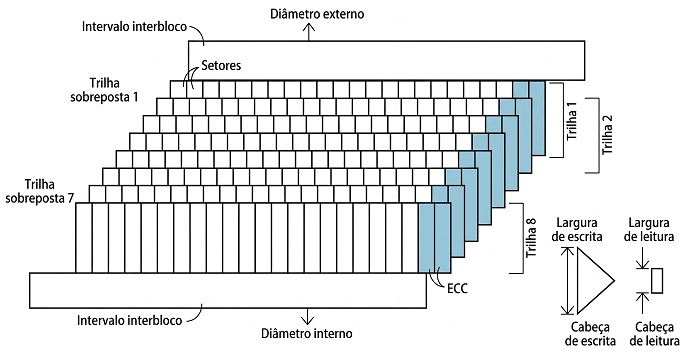

As trilhas sobrepostas podem ser organizadas em bandas (bands), limitando as regiões envolvidas em determinadas regravações.
SMR e recuperação profissional
Em algumas arquiteturas, a relação entre endereços lógicos e locais físicos depende de metadados adicionais. A documentação da ACE Lab descreve estruturas de tradução secundária em determinadas implementações Western Digital e mecanismos de media cache em certos modelos Seagate.
A indisponibilidade de informações essenciais de gerenciamento pode complicar a aquisição dos dados. Isso não significa que toda unidade SMR seja defeituosa ou inadequada por definição.
10. Como o HD encontra um arquivo entre bilhões de setores?
O computador normalmente solicita blocos por seus endereços lógicos, conhecidos como LBA (Logical Block Addressing), em vez de informar diretamente uma posição física específica no prato.
O papel do sistema de arquivos

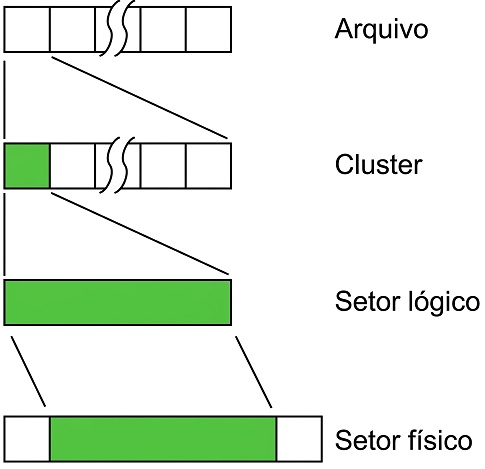

O sistema de arquivos identifica quais blocos pertencem aos documentos e diretórios. Arquivos podem ocupar diferentes agrupamentos de setores, chamados de clusters.
Quando os metadados do sistema de arquivos são danificados, os arquivos podem desaparecer da visualização normal mesmo que parte de seu conteúdo continue fisicamente armazenada.
O que é o tradutor do HD?
O tradutor relaciona os endereços lógicos apresentados ao computador com as posições físicas apropriadas no dispositivo, conforme os mecanismos de gerenciamento de cada firmware.
Uma posição LBA não precisa corresponder diretamente a uma localização física simples e invariável.
Por que falhas no tradutor são graves?
Metadados de tradução corrompidos ou inacessíveis podem impedir leituras corretas apesar de ainda existirem padrões magnéticos com dados do usuário. Modificar essas estruturas sem compreender sua organização pode causar deslocamentos lógicos ou perda de referências importantes.
11. Como o HD gerencia setores defeituosos?
Durante a fabricação e ao longo da vida útil, regiões problemáticas podem ser identificadas e tratadas por mecanismos internos do firmware.
O que é P-List?
A Primary Defect List está associada a defeitos identificados durante os processos de fabricação e preparação do dispositivo, conforme a implementação.
O que é G-List?
A Grown Defect List está associada ao gerenciamento de defeitos identificados durante o uso. Determinadas condições permitem a realocação de setores para regiões reservadas.
Por que não devemos limpar listas de defeitos indiscriminadamente?
Essas estruturas podem participar do relacionamento entre endereços lógicos e físicos. Manipulá-las sem compreender a arquitetura pode comprometer os dados. Quando a unidade contém informações importantes, a prioridade costuma ser adquirir os dados acessíveis antes de operações modificadoras.
12. Qual é a relação entre a arquitetura do HDD e a recuperação profissional?
A arquitetura interna explica por que sintomas semelhantes podem ter causas diferentes. Um HD não reconhecido pode apresentar falha eletrônica, defeito de cabeças, dificuldade de leitura da área de serviço ou problemas de firmware.
Quando a recuperação por hardware pode ser necessária?
- HD não reconhecido corretamente.
- Falhas de firmware ou inicialização.
- Problemas relacionados à área de serviço.
- Setores com erros recorrentes de leitura.
- Suspeita de falha no conjunto de cabeças.
- Problemas no gerenciamento de endereços.
- Instabilidade grave durante a aquisição de dados.
Ferramentas profissionais, como a PC-3000, podem auxiliar na investigação de HDDs compatíveis. Dependendo do caso, também são necessárias intervenções eletrônicas ou mecânicas em ambientes apropriados. Equipamentos especializados não garantem recuperação quando existem perdas físicas irreversíveis.
Por que a aquisição dos dados é tão importante?
Em uma unidade instável, a estratégia costuma priorizar uma cópia controlada das informações acessíveis em outra mídia, antes da recuperação lógica. Isso reduz a necessidade de novas leituras diretamente do dispositivo defeituoso.
13. O que as assistências técnicas precisam considerar?
O reconhecimento do HD pelo computador não comprova integridade mecânica ou segurança para varreduras extensas. Quando os dados são importantes e há suspeita de falha física, recomenda-se evitar:
- Testes repetitivos de inicialização.
- Varreduras prolongadas sem avaliação da mídia.
- Comandos de reparo que alterem estruturas lógicas.
- Formatação e recriação de partições.
- Alterações de firmware sem diagnóstico.
- Troca indiscriminada de placas eletrônicas.
- Abertura do HDA em ambiente inadequado.
Reconhecer o limite da manutenção convencional ajuda a preservar as possibilidades de recuperação e cria oportunidades de encaminhamento responsável a um laboratório especializado.
Perguntas frequentes sobre a arquitetura dos discos rígidos
Os dados ficam armazenados na placa eletrônica do HD?
Normalmente, os dados de usuário ficam armazenados nas superfícies magnéticas dos pratos. A placa pode conter código de inicialização e parâmetros de funcionamento específicos.
Por que trocar a placa de um HD nem sempre funciona?
Algumas informações adaptativas são específicas da unidade original. Uma placa semelhante pode não funcionar adequadamente sem esses dados.
Um HD pode girar normalmente e ainda estar com defeito?
Sim. O motor girar não garante o funcionamento das cabeças, dos sinais de servo, do firmware ou da leitura.
As cabeças de leitura encostam nos pratos?
Durante a leitura e gravação normais, as cabeças operam extremamente próximas à superfície, sem arrasto mecânico contínuo. Contato inadequado pode causar danos.
O que é um HD SMR?
É um HD que utiliza gravação magnética com sobreposição parcial de trilhas para aumentar a densidade, com requisitos específicos de gerenciamento da escrita.
É possível recuperar dados de um HD com falha de firmware?
Em alguns casos, sim. O resultado depende da falha e da integridade das informações internas e das condições eletrônicas e mecânicas.
O que significa um HD apresentar setores defeituosos?
Significa que determinadas regiões não estão sendo acessadas adequadamente ou foram identificadas como problemáticas. A causa precisa ser avaliada tecnicamente.
Conclusão: a tecnologia por trás dos HDDs explica a complexidade da recuperação de dados
Discos rígidos combinam magnetismo, sensores miniaturizados, mecânica de precisão, processamento eletrônico e firmware. Conceitos como servo, altura de voo, parâmetros adaptativos, tradutores e gravação SMR ajudam a explicar por que nem toda falha pode ser resolvida por software ou pela troca de uma peça.
A recuperação profissional depende de identificar corretamente a falha e escolher procedimentos que preservem as informações ainda acessíveis.
